在高溫蒸汽（HTS）環境中，CLF-1 鋼表面在不同時間尺度下表現出不同的的腐蝕狀態。對于拋光表面，初期（60 h）氧化物以分散的細小顆粒形式存在，F(xiàn)e/Cr 原子比與基體接近，表明尚未形成完整氧化層。到 120 h 時，表面出現大量絮狀氧化物，其化學組成與初期顆粒相似；200 h 后形成了致密的氧化層，且在其上可見新的氧化物顆粒與局部尖晶石結構。而粗糙表面在相同時長下表現出更快的氧化演化：早期即形成更細致、分布更均勻的絮狀氧化物，200 h 時腐蝕產物已轉變?yōu)榧饩Y(jié)構，顯示出比拋光表面更顯著的結構差異。在高溫高壓水（HTPW）的拋光表面形貌上觀察到與HTS類似的尖晶石結構，如圖 1（f）和圖 1（h）所示，HTPW 中尖晶石的稠度和數量更大，而 HTS 中尖晶石的規模更大。

當引入磁場（拋光表面 0.28 T、粗糙表面 0.46 T）時，腐蝕行為進一步發生變化，如圖 2所示。60 h 時，兩種表面均出現氧化顆粒，但粗糙表面上顆粒數量更多。至 120 h，拋光面形成顆粒狀氧化物，而粗糙面已發展為細致的絮狀氧化膜；200 h 時，粗糙面出現結構邊緣斷裂的尖晶石及其周圍垂直于表面的層狀結構，伴隨大量孔隙形成。240 h 后，這些層狀結構更加豐富，形成更致密且方向一致的氧化層。EDS 結果顯示，在磁場下 Fe/Cr 含量隨時間下降，O 含量增加，且 Cr 含量在 120 h 時已明顯減少，遠早于非磁場條件下的 200 h。說明磁場促進了外層富鐵層的快速形成。

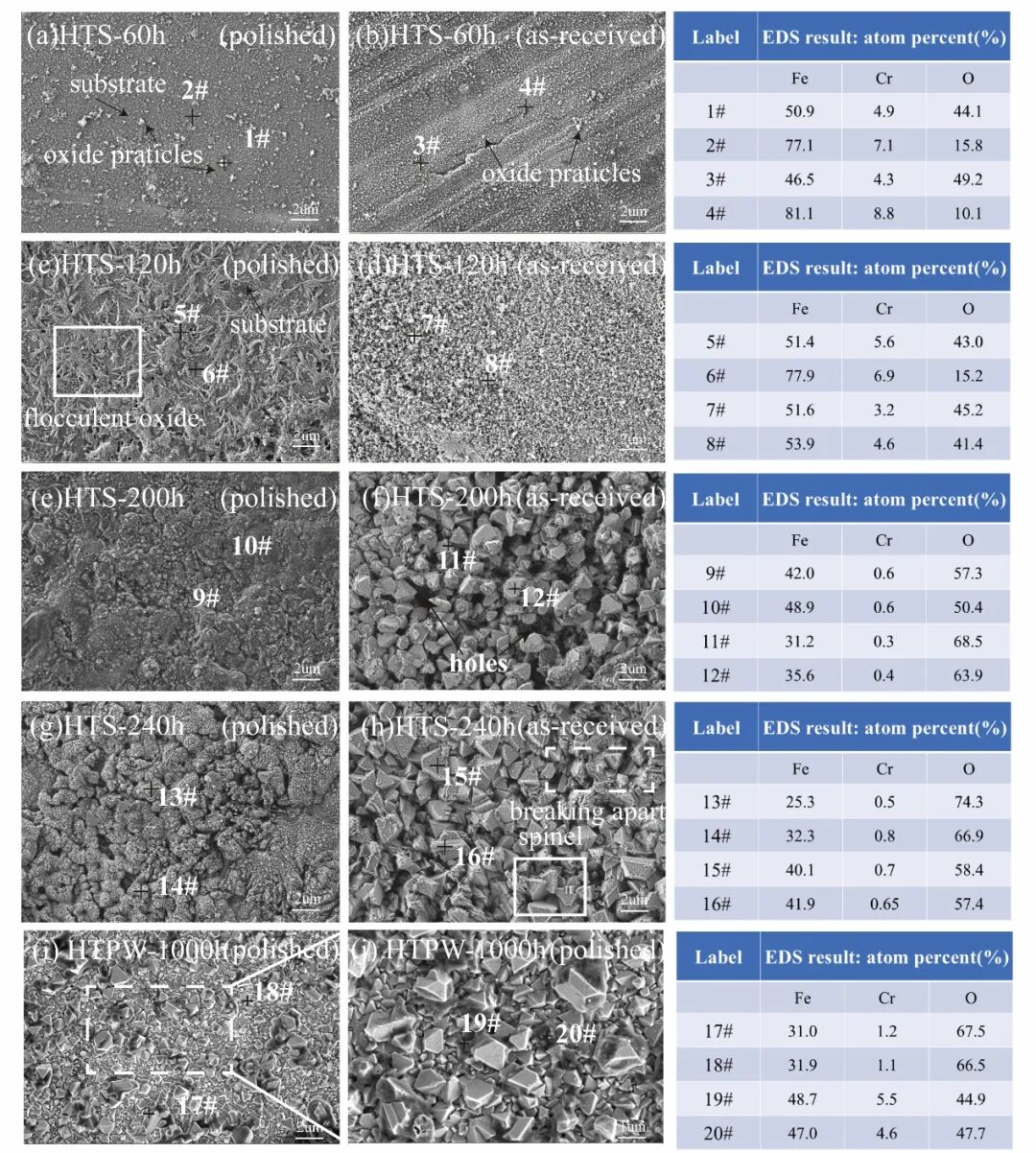

圖1 在 HTS 和 HTPW 中，CLF-1 試樣表面的 SEM 圖像和 EDS 點掃描標記為#1～#20

圖2 暴露于磁場的 CLF-1 試樣表面的#1 至#16 標記的 SEM 圖像和 EDS 點掃描：拋光表面（0.28 T）;粗糙表面 （0.46 T）。

圖 3 和圖 4 展示了 CLF-1 鋼在高溫蒸汽（HTS）、高溫高壓水（HTPW）環境以及磁場作用下的氧化膜拉曼光譜特征。在無磁場條件下，HTS 和 HTPW 中形成的氧化膜均以 Fe?O?（磁鐵礦）和 FeCr?O? 組成的尖晶石結構為主，表現出相似的形貌和拉曼特征峰（302、534、663 和 685 cm?1），但由于兩者拉曼峰重疊，難以區分。Fe?O?（赤鐵礦）僅在 HTS 下暴露 240 h 的粗糙面中被識別。在磁場作用下（圖 4），氧化過程顯著加快。拋光表面在 240 h 時才出現少量 Fe?O?，且其峰強較低；而粗糙粗糙面在 120 h 就已出現 Fe?O?，240 h 時其信號增強，F(xiàn)e?O? 和 FeCr?O? 的信號則減弱。這表明磁場加快了 Fe?O? 的生成。

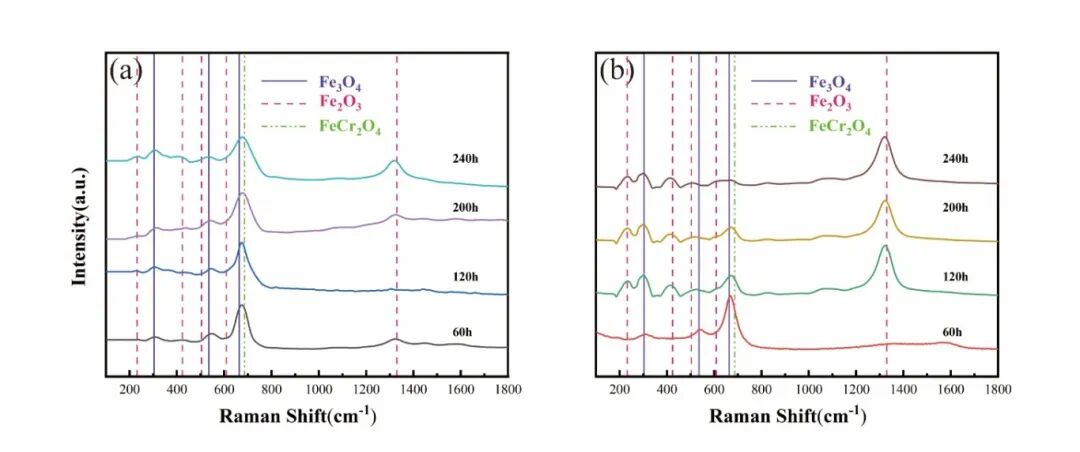

圖3 HTS 和 HTPW 中 CLF-1 上氧化膜的拉曼光譜：（a）拋光;（b）粗糙。

圖 4 磁場下HTS中 CLF-1 上氧化膜的拉曼光譜：（a）拋光 （0.28 T）;（b） 粗糙（0.46 T）。

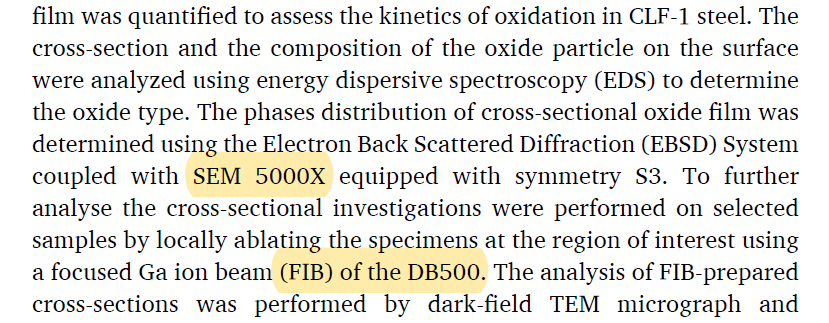

為研究粗糙面氧化膜的相組成與分布，對 HTS 腐蝕 300 h 的橫截面樣品進行了 EBSD 分析（圖 5a、b）。結果顯示氧化膜由三層結構組成：最外層是不連續且較薄的 Fe?O?，其下為致密的 Fe?O? 層。在 Fe?O? 與金屬基體之間還存在一層黑色區域，無法獲得清晰的菊池圖案，因此通過 FIB 制備截面薄膜（圖 5c、d）以進一步分析該層結構。TEM 和 SAED 結果顯示，中間的富鉻層為 FeCr?O? 結構，富鐵層為 Fe?O? 結構。兩層之間界面處存在明顯空隙，表明在氧化演化過程中形成了相間分離和孔洞結構。

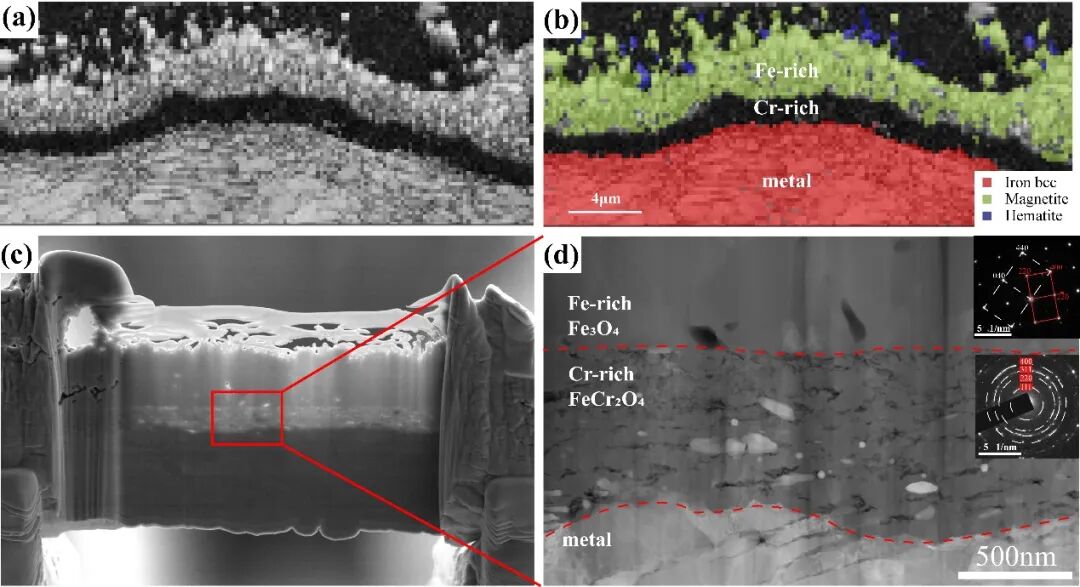

圖 5 HTS 中 300 h 粗糙表面上橫截面氧化膜的微觀結構和相分布：（a）EBSD 帶對比圖;（b）EBSD 相圖;（c）FIB 制備的橫截面薄膜;（d）暗場 TEM 顯微照片和 SAED。

圖 6 展示了磁場（HTS，240 h）條件下粗糙面氧化膜的橫截面微觀結構。EBSD 測量結果（圖 6a、b）表明，外層氧化物主要由 Fe?O? 和 Fe?O? 組成，F(xiàn)e?O? 呈層狀垂直排列，其中夾雜大量孔洞與晶間間隙，F(xiàn)e?O? 分布于表層及間隙中。在基體與外層之間仍存在一層富鉻黑層，僅部分區域獲得清晰晶粒信息。FIB 制備薄膜（圖 6c）后進行 TEM 觀察（圖 6d），發現富鉻層呈多孔結構，空隙較多。與非磁場組相比，氧化膜的整體結構更為疏松，尤其在層間界面與富鐵層內部，孔洞更明顯，表明磁場加劇了腐蝕，降低了氧化膜的致密性。SAED 分析結果確認，氧化膜從內至外依然由 FeCr?O? 與 Fe?O? 構成，說明磁場主要影響結構致密度和空隙演化而非相組成本身。

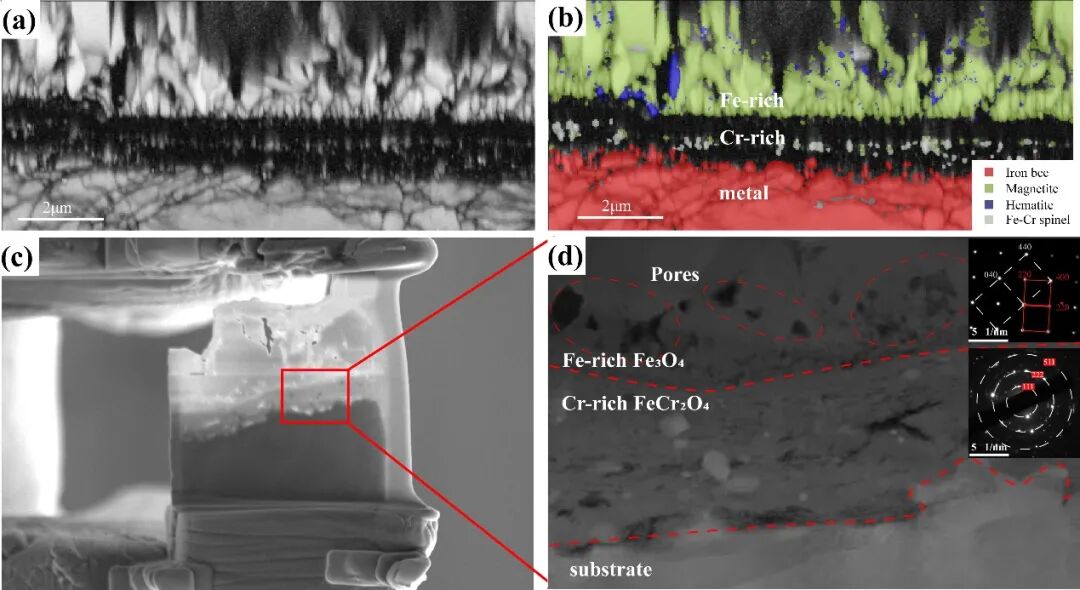

圖 6在磁場 HTS 中粗糙表面的橫截面氧化膜的微觀結構和相位分布：（a）EBSD 波段對比圖;（b）EBSD 相圖;（c）FIB 制備的橫截面薄膜;（d）暗場 TEM 顯微照片和 SAED。

這項工作研究了在400 °C HST環境下腐蝕300 h 后有無磁場對CLF-1鋼腐蝕行為的影響，并對比了CLF-1鋼在HTPW與HTS環境下腐蝕后的氧化膜差異與，為聚變結構材料的抗腐蝕性能的優化提供了參考數據。
